在半導體芯片散熱基板、新能源汽車電機絕緣片、航空航天熱交換部件等高端制造領域，氮化硅陶瓷薄板的微孔加工精度直接決定產品性能。這種硬度達 HRC 50-60、厚度僅 0.1-0.5mm 的特種陶瓷，其 0.01-0.5mm 微孔的加工長期面臨 “易崩邊、精度差、效率低” 三大難題。而激光鉆孔設備憑借非接觸加工特性與微米級控制能力，正成為破解這些難題的核心技術方案。

一.為何傳統工藝在氮化硅薄板加工中頻頻 “失效”？

氮化硅陶瓷的高強度與脆性，讓傳統加工工藝陷入困境：機械鉆孔時，硬質合金鉆頭與材料接觸產生的瞬時應力，會導致 30% 以上的薄板出現裂紋或崩邊；電火花加工因依賴導電介質，在絕緣性優異的氮化硅表面加工效率驟降，單孔耗時可達 3 分鐘以上。更關鍵的是，隨著半導體封裝向 3D 堆疊技術升級，微孔公差需控制在 ±0.005mm 內，傳統工藝的精度極限已無法滿足需求。

二.激光鉆孔設備的 “四維技術突破”

激光鉆孔設備通過光路優化與智能控制，從根本上解決了氮化硅薄板的加工痛點：

1. 非接觸加工杜絕材料損傷

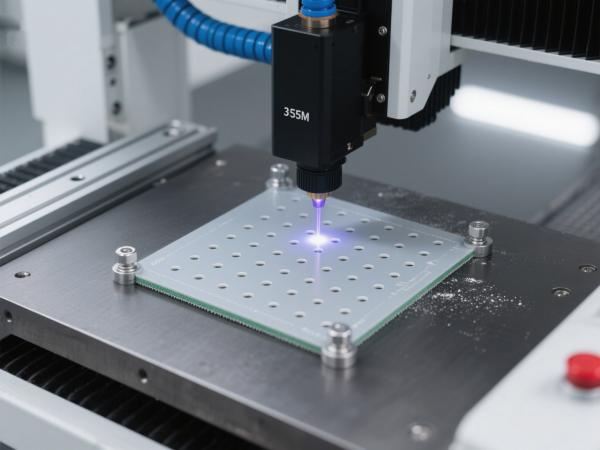

激光鉆孔設備利用 355nm 紫外激光束聚焦能量，使陶瓷局部瞬間氣化，全程無物理接觸。通過調節脈沖寬度（10-200ns）與能量密度，可將熱影響區（HAZ）控制在 5μm 以內，避免傳統機械加工的應力裂紋。某半導體封裝廠數據顯示，采用激光鉆孔設備后，氮化硅薄板廢品率從 28% 降至 1.2%，材料利用率提升近 30 倍。

2. 微米級精度適配極端需求

激光鉆孔設備的光路系統搭配高精度運動平臺（重復定位精度 ±0.001mm），可穩定加工直徑 0.01mm 的微孔，孔徑公差控制在 ±0.003mm 內。針對 0.2mm 以下的超薄氮化硅板，設備通過動態聚焦技術實時補償材料厚度誤差，確保深徑比 1:10 的微孔垂直度偏差≤0.002mm，完全滿足航空航天部件的嚴苛標準。

3. 高效批量加工降本提效

相較傳統機械鉆孔單孔 2 秒的耗時，激光鉆孔設備單孔加工僅需 0.05 秒，效率提升 40 倍。多工位聯動系統可同時處理 6-8 片薄板，配合自動上下料裝置，單日可完成 10 萬 + 微孔加工。某新能源電機廠商引入該設備后，絕緣陶瓷片日產能從 800 片增至 3000 片，交付周期縮短 60%。

4. 柔性適配復雜加工場景

激光鉆孔設備支持 CAD 圖紙直接導入，可自動生成異形孔、傾斜孔（30°-60°）的加工路徑。針對氮化硅陶瓷的不同致密度（3.1-3.3g/cm3），設備內置的智能工藝庫能自動匹配激光功率與頻率參數，確保微孔內壁粗糙度 Ra≤0.8μm，無需二次打磨即可滿足密封或絕緣要求。

三.激光鉆孔設備在核心領域的場景落地

1.半導體散熱基板：氮化硅薄板需加工數萬微米級散熱孔，激光鉆孔設備通過陣列掃描模式實現孔位誤差≤0.005mm，使基板散熱效率較鋁基板提升 50%，芯片工作溫度降低 15℃。

2.航空熱交換部件：在發動機燃燒室用氮化硅薄板上，設備通過紅外測溫實時調整激光能量，確保 Φ0.08mm 微孔的深度一致性，熱交換效率提升 30%，滿足 - 200℃至 1200℃的極端工況。

3.新能源電池絕緣片：針對 0.1mm 超薄氮化硅板，設備采用綠光激光（532nm）減少熱損傷，加工的 Φ0.1mm 微孔絕緣電阻值提升 20%，降低電池短路風險。

四.技術進化：激光鉆孔設備的下一代突破

隨著氮化硅薄板向 0.05mm 厚度與納米級微孔（Φ0.005mm）發展，激光鉆孔設備正整合 AI 自適應控制技術 —— 通過機器學習識別材料表面瑕疵，自動調整光斑大小與能量密度。深紫外激光（266nm）的應用進一步將熱影響區壓縮至 2μm，為量子芯片封裝等尖端領域提供可能。

激光鉆孔設備不僅突破了氮化硅陶瓷的加工瓶頸，更重新定義了精密制造的精度邊界。在高端制造國產化進程中，這類設備正成為企業突破技術壁壘、搶占市場高地的核心工具。
