隨著消費電子向 “輕薄短小”、汽車電子向 “電動化” 升級，PCB 軟板的應用從智能手表柔性線路延伸至新能源汽車高壓線束，對切割精度、邊緣平整度的要求愈發嚴苛。但傳統切割工藝始終難以突破瓶頸：機械模切的高模具成本、紅外激光的熱損傷，讓不少 PCB 軟板企業陷入 “精度不夠則良率低，效率提升則成本高” 的困境。在此背景下，PCB 軟板專用紫外皮秒激光切割機憑借 “冷切割 + 高適配性”，逐漸成為企業突破生產困局的核心設備。

一.傳統切割工藝的三大痛點，制約 PCB 軟板產能升級

當前 PCB 軟板切割領域，機械模切與普通紅外激光切割仍占比超 60%，但兩者的局限性已無法適配新一代軟板需求：

痛點 1：機械模切 “重投入 + 低靈活”，小批量訂單無利可圖

機械模切需按軟板尺寸、形狀定制專屬模具，單套模具成本從 3 萬元至 8 萬元不等，且開發周期需 10-15 天；若涉及異形切口（如弧形、梯形），模具成本還會增加 20%-30%。對于每月承接 10 + 款小批量訂單（單款 500-1000 片）的企業，僅模具投入就占生產成本的 15%-20%。更關鍵的是，機械模切的物理擠壓會導致 PI、PET 基材邊緣起皺，毛刺長度常達 20-50μm，后續需 2-3 名工人人工打磨，不僅增加 30% 人工成本，還會因打磨誤差導致 15% 左右的良率損耗。

痛點 2：紅外激光切割 “熱損傷 + 低精度”，精細軟板良率堪憂

普通紅外激光切割機（脈沖寬度 10-50 納秒）切割時，熱擴散效應會形成 50-100μm 的熱影響區（HAZ）。PCB 軟板的線路層（銅箔）與基材層熱膨脹系數差異大，高溫易導致線路氧化發黑、基材碳化脆裂，尤其切割 0.1mm 以下間距的 5G 射頻軟板時，良率常低于 80%。某華東地區 PCB 軟板企業曾統計：采用紅外激光切割智能穿戴設備用軟板，每月因熱損傷報廢的產品達 3000-5000 片，按單片面值 50-80 元計算，月?lián)p失超 20 萬元。

痛點 3：工藝切換 “高耗時 + 高誤差”，無法響應快速交付需求

無論是機械模切更換模具（需停機 1-2 小時），還是紅外激光調整參數（需反復試切 5-10 片），都難以滿足當下 PCB 軟板 “多品種、快交付” 的需求。例如新能源汽車車載軟板訂單，客戶常要求 7 天內完成樣品交付，傳統工藝僅準備環節就需 3-5 天，導致訂單響應率不足 60%。

二.紫外皮秒激光切割機：精準破解 PCB 軟板切割痛點

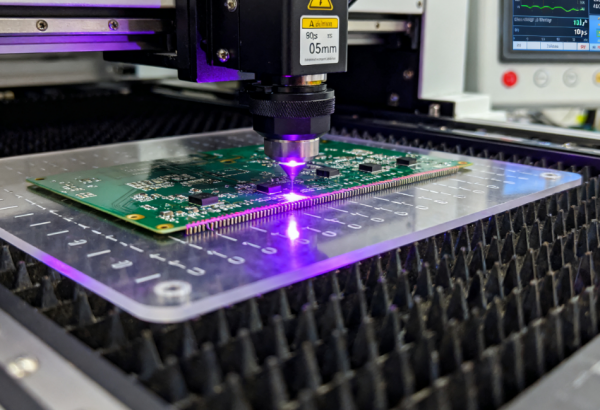

相比傳統設備，PCB 軟板專用紫外皮秒激光切割機通過 “超短脈沖 + 冷切割” 技術，從根源上解決精度、效率與良率的矛盾：

1.冷切割技術：熱影響區 < 5μm，杜絕基材碳化與線路損傷

紫外皮秒激光切割機的脈沖寬度穩定在 50-100 皮秒（10^-12 秒），遠小于 PCB 軟板基材的熱擴散時間（約 10^-9 秒），激光能量僅作用于切割區域的材料分子，使其瞬間汽化，熱量幾乎不向周邊傳導。同時，355nm 紫外光對 PI、PET 等有機高分子材料的吸收率超 90%，可精準切斷材料分子鍵而不破壞結構 —— 實際測試顯示，切割 0.05mm 超薄 PET 基材軟板時，熱影響區可控制在 3-5μm，邊緣無碳化、無毛刺，線路層氧化率降至 0.1% 以下，完全滿足 Mini LED 背光板軟板的 0.08mm 間距切割需求。

2.高效適配：一鍵換款 + 自動上下料，效率提升 2-3 倍

紫外皮秒激光切割機無需模具，通過軟件編程即可切換切割圖案，從一款軟板切換至另一款僅需 5-10 分鐘（含參數調試）；搭配自動上下料系統后，可實現 24 小時連續作業。針對常見的 6 英寸 PCB 軟板，設備每小時可完成 200-300 片切割，是機械模切效率的 2 倍，紅外激光切割機的 1.5 倍。華南某消費電子配套廠商引入設備后，小批量訂單響應時間從 15 天縮短至 2-3 天，訂單交付率從 60% 提升至 95% 以上。

3.成本優化：良率提升 + 人工減少，3-6 個月收回設備投入

非接觸式切割避免了物理擠壓導致的報廢，PCB 軟板良率可從傳統工藝的 80%-85% 提升至 99% 以上；同時，自動上下料系統可減少 2-3 名操作工，人工成本每月節省 3-5 萬元。以月產 10 萬片車載軟板的企業為例：傳統工藝廢料率 18%，月?lián)p失原材料成本 12 萬元；引入紫外皮秒激光切割機后，廢料率降至 0.5%，月節省原材料成本 11.4 萬元，加上人工節省，每月綜合成本減少 14-16 萬元 —— 按單臺設備投入 50-80 萬元計算，3-6 個月即可收回成本。

三.實戰案例：不同場景下的紫外皮秒切割應用效果

場景 1：新能源汽車車載軟板切割

某華北地區車載 PCB 軟板生產企業，此前采用等離子切割工藝加工新能源汽車高壓線束軟板，因熱影響區過大，線束接頭處絕緣層開裂率達 18%，產品合格率僅 82%，每月退貨損失超 15 萬元。2024 年初引入 2 臺紫外皮秒激光切割機后，針對線束的梯形切口（上底 8mm、下底 12mm、高 5mm）進行編程切割，絕緣層開裂率降至 0.3%，合格率躍升至 99.5%，每月退貨損失減少 14.5 萬元，同時因無需人工修復，人工成本每月再省 2.8 萬元。

場景 2：5G 射頻軟板精細切割

某西南地區 PCB 軟板廠商，為 5G 基站配套射頻軟板，需切割 0.1mm 間距的線路槽。此前用紅外激光切割時，線路槽邊緣易出現 0.02-0.03mm 的碳化層，導致信號傳輸損耗超標，良率僅 75%。引入紫外皮秒激光切割機后，通過調整光斑直徑至 10μm、激光能量密度至 10 J/cm2，線路槽邊緣碳化層消失，信號損耗值控制在客戶要求的 0.5dB 以內，良率提升至 99.2%，每月新增合格產品 1.2 萬片，增收約 60 萬元。

四.選型指南：PCB 企業如何選對紫外皮秒激光切割機

選擇紫外皮秒激光切割機時，需重點關注三大核心指標，避免盲目采購：

核心指標 1：切割精度穩定性

優先選擇切割精度誤差≤±0.005mm、重復定位精度≤±0.002mm 的設備，可通過試切 0.1mm 間距的標準試樣，觀察邊緣平整度與尺寸偏差 —— 優質設備連續切割 50 片試樣后，尺寸偏差波動應≤0.003mm。

核心指標 2：參數適配性

不同材質 PCB 軟板需匹配不同參數：PI 基材軟板建議選擇激光能量密度 8-12 J/cm2 的設備；PET 基材軟板可選擇 6-10 J/cm2；超薄復合基材（如 PI + 銅箔 + PET）則需設備支持多段能量調節，避免基材分層。

核心指標 3：售后服務

優先選擇提供 “免費上門安裝調試 + 1 年免費維保 + 終身技術支持” 的服務商，且需確認服務商可在 48 小時內響應故障維修，避免因設備停機導致產能損失。

結語：把握紫外皮秒切割機遇，搶占 PCB 軟板產業先機

當前，PCB 軟板產業正迎來 “柔性化 + 高精度” 升級浪潮，Mini LED、5G、新能源汽車等領域的需求，推動軟板切割精度要求從 0.1mm 向 0.05mm 邁進。紫外皮秒激光切割機憑借 “冷切割、高效率、低成本” 的優勢，已成為企業提升競爭力的關鍵設備。未來，隨著設備向 “智能化（如 MES 系統對接）、集成化（如切割 + 檢測一體化）” 升級，還將進一步降低操作門檻，助力更多中小 PCB 企業實現高精度生產，在產業升級中搶占先機。
